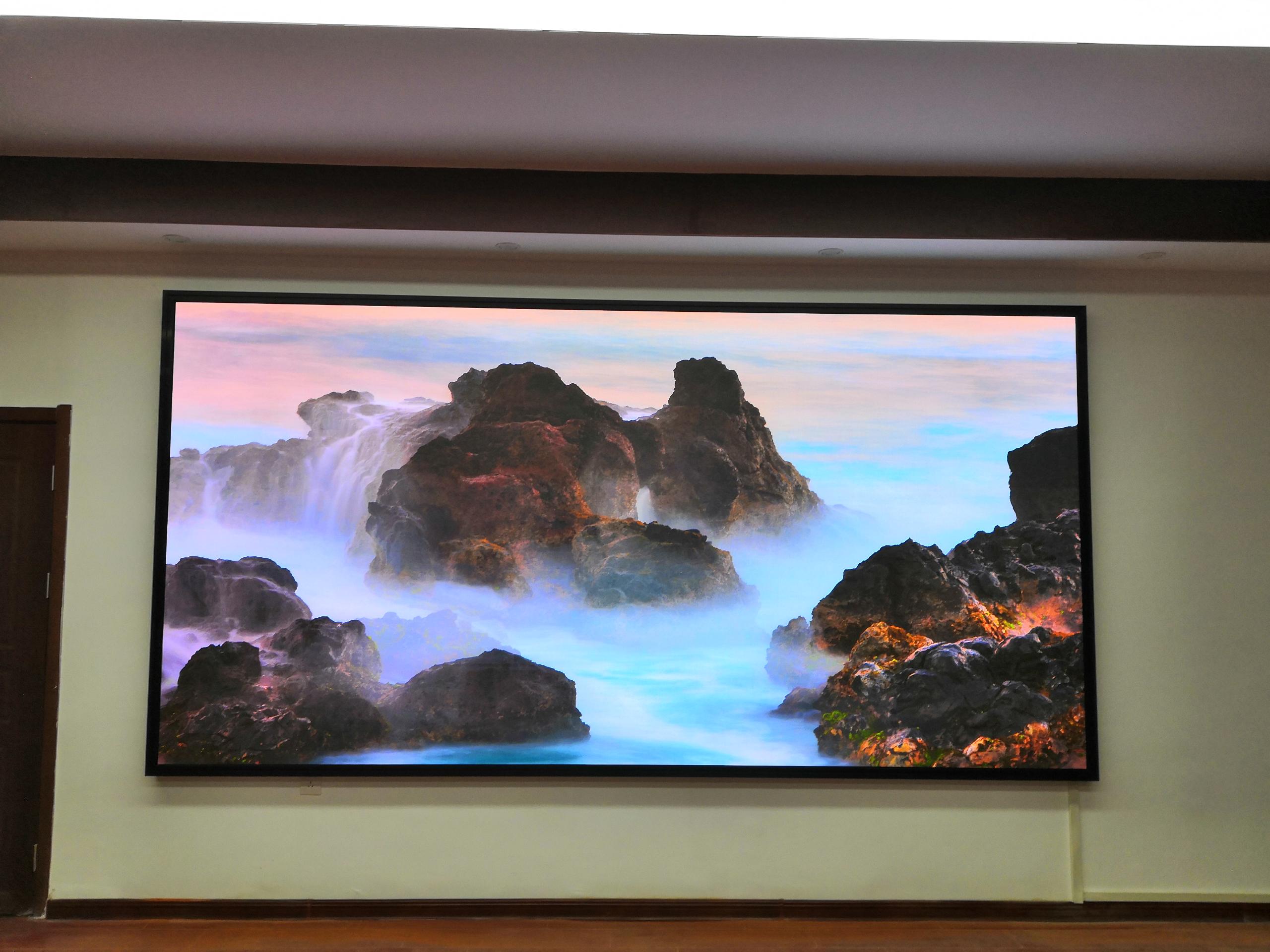

全彩LED顯示屏許多故障是由于安裝不當造成的，因此在安裝全彩時LED要嚴格按照流程操作顯示屏，尤其是第一次安裝時，這樣可以減少錯誤的發生，LED公司對自己產品的安裝一直有著極其嚴格的要求。讓我們來看看LED安裝公司顯示屏時，具體布線步驟。
1
.先關閉電源將V連接紅線，V-連接黑條，連接控制卡和LED單元板，黑條連接控制卡和電源GND。紅線連接控制卡5V和單元板的VCC。每個單元板有一條電源線。完成后，請檢查連接是否正確。
2.檢查電源電壓
找到直流正負連接開關電源，220V電源線連接到開關電源，(確定連接正確后，連接到AC或是NL接線頭)然后插上電源。你會發現電源里有一盞燈會亮著，然后用萬用表和DC齒輪測量V和V-確保電壓之間的電壓為4.8V-5.1V在它們之間，旁邊有一個旋鈕，可以用十字螺絲刀調節電壓。為了減少屏幕加熱，延長使用壽命，可以在亮度要求較低的地方將電壓調節到4.5V-4.8之間。確定電壓沒有問題后，切斷電源，繼續組裝其他部件。
3.連接控制和單元板
用好線排，連接。注意方位，不能反轉。請注意，單元板216PIN接口，一個是輸入，一個是導出，接近74HC245/244是輸入，將控制卡連接到輸入。輸入到下一個單元板。
4.連接RS232數據線
將數據線連接到計算機的一端DB9串口，另一端連接控制卡，將DB9的5腳(棕色)與控制卡相連GND，將DB9的3英尺(棕白)與控制卡相連RS232-RX。如果你的PC如果沒有串口，可以在電腦城買條USB轉RS轉換線232串口。
5.再次檢查連接
是否正確，黑條是否連接-V和GND。紅線的是V和VCC5V。
6.接通220V，打開下載的軟件
通常電源燈亮，控制卡亮，屏幕顯示。如有異常，請檢查連接。或者檢查錯誤的維護。設置屏幕參數并發送字幕。具體參考軟件說明。
以上就是LED公司安裝布線操作流程嚴格按照上述步驟對工程部人員進行嚴格培訓。
